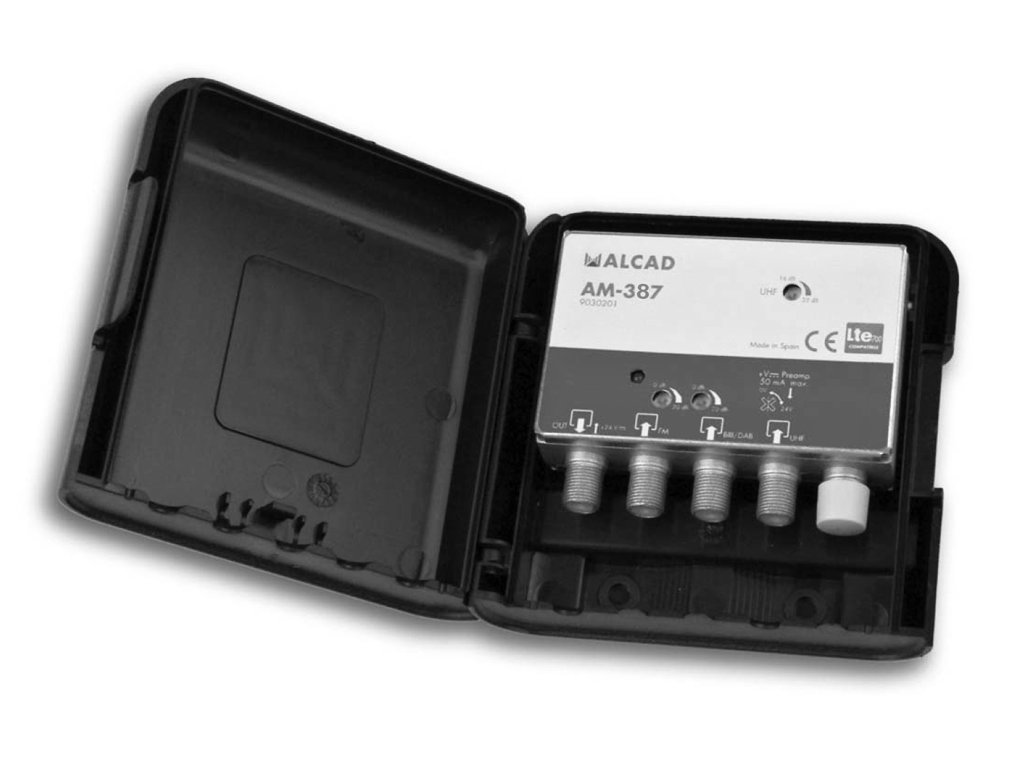

Anténní zesilovač Alcad AM-387 LTE 700-5G Ready
Kód: B27A1DDetailní popis produktu
Nová řada zesilovačů AM jsou 1, 2, 3 a 4 vstupé širokopásmové domovní zesilovače vhodné i do venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup. Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí vyhýbky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovače vyráběné SMT technologií jsou umístěny v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu. U vybraných vstupů je relizováno přes vypínač napájení předzesilovačů +12V/50 mA. U nové řady je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače. Zesilovač AM-387 má potlačené LTE700.
| počet vstupů/výstupů | 3 / 1 |
| vstupy | FM(88-108 MHz) _ DAB/BIII(160-260 MHz) _ UHF(470-694 MHz) |
| zesílení | 20 dB (FM/DAB/BIII), 34 dB (UHF) |
| zvlnění v pásmu | ±1 dB (FM/DAB/BIII), ±2 dB (UHF) |
| regulace zesílení | 20 dB (FM/DAB/BIII), 16 dB (UHF) |
| šumové číslo | 5 dB (FM/DAB), 3,5 dB (UHF) |
| max. výstupní úroveň (DIN45004B) | 108 dBµV |
| max. výstupní úroveň (IMD3 -66 dB) | 105 dBµV |
| max. výstupní úroveň (IMD2 -60 dB) | 93 dBµV |
| potlačení mezi vstupy | >30 dB |
| tlumení odrazu na vstupu | >10 dB |
| napájení předzesilovače | 12V/50 mA pro vstup UHF (vypínatelný) |
| napájení | +12V / 45 mA (externí zdroj AL-105 nebo AL-205) |
| konektory | F-konektor |
| pracovní teplota | -10°C .....+65°C |
| stupeň krytí | IP 33 |
| hmotnost | 0,25 kg |
| rozměr balení | 110 x 125 x 45 mm |
