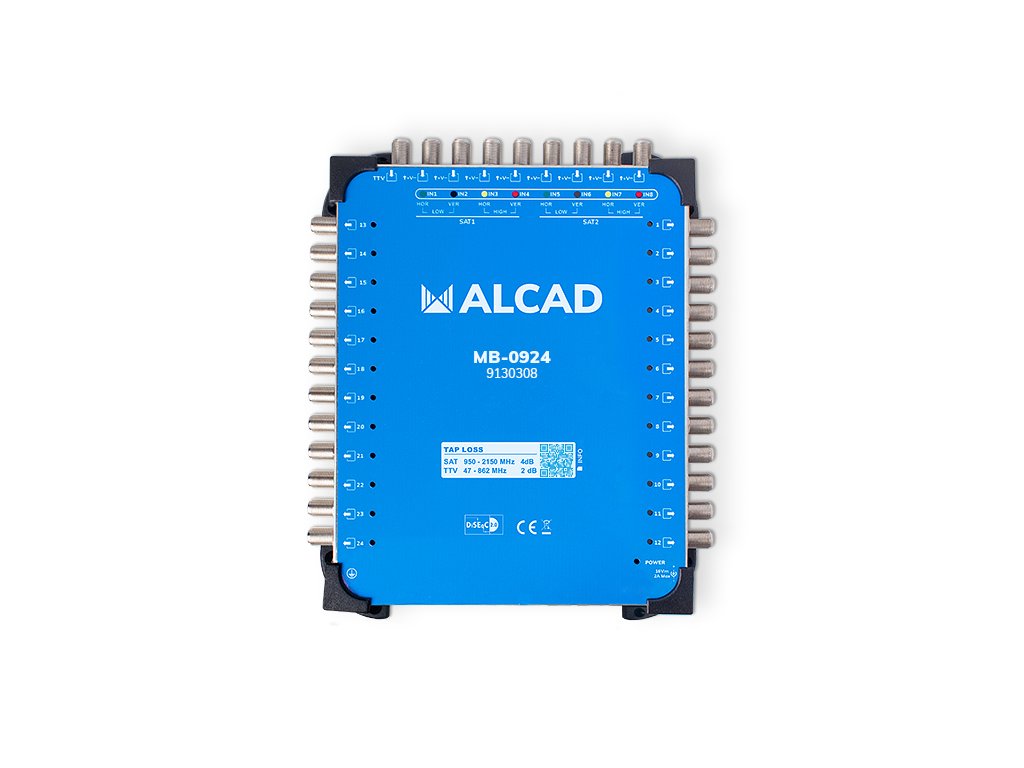

    Multipřepínač Alcad MB-0924

    Kód: J2609F
    Neohodnoceno
    Značka: Alcad
    9130308g
    6 190,08 Kč 7 490 Kč včetně DPH
    Dodání do 3-5 dnů

    Multipřepínače ALCAD inovované řady MB jsou určeny pro skupinový příjem TV/FM/DAB/SAT signálů. Mohou pracovat jako samostatné hvězdicové multipřepínače nebo jako koncové multipřepínače kaskády s multipřepínačem řady ML. Výstupy jsou ovládány řídícími signály podle standardu DiSEqC 2.0. a jsou vybaveny LED indikací připojených SAT přijímačů. Součástí dodávky je napájecí zdroj FU-162 zajišťující napájení multipřepínače, připojených LNB, případně i kaskádového multipřepínače ML.

    Detailní informace

    Detailní popis produktu

    Koncový multipřepínač pro 8 polarit a pozemní TV s 24 výstupy. Výstupy jsou zesíleny v satelitním IF pásmu. Je třeba jej napájet z každého jednotlivého přijímače, aby spínání a zesílení každého odvozeného výstupu fungovalo správně. Externí napájecí zdroje poskytují LNB požadované napětí, aby správně fungovaly.

    Použití:
    Středně velké kolektivní satelitní a pozemní televizní instalace. Instalují se jednotlivě a mohou distribuovat až 24 televizních zásuvek. V kombinaci s kaskádovitými multipřepínači, se zprostředkujícími zesilovači, je možné distribuovat do 128 zásuvek na jedné lince.

    Popis:
    Stíněný kovový šasi s plastovými podpěrami. Konektory typu F. Napájecí konektor je 9,5 x 2,1 mm jack pro napájení LNB.

    Technická data:

    typ hvězdicová instalace nebo koncový multipřepínač za kaskádovým multipřepínačem řady ML
    počet vstupů 9 (8xSAT + TV)
    počet výstupů 24
    frekvenční rozsah TV vstupu 47- 862 MHz (5-862 MHz v pasivním režimu)
    odbočovací útlum v TV pásmu 2 dB ±3
    výstupní úroveň v TV pásmu 95 dBµV (DIN 45004B)
    frekvenční rozsah SAT vstupu 950 - 2150 MHz
    odbočovací útlum v SAT pásmu 2 dB ±3
    výstupní úroveň v SAT pásmu 100 dBµV (IMD3 -35dB), 92 dBµV (IMD2 -35dB)
    izolace mezi TV a SAT vstupem > 25 dB TV/SAT, > 65 dB SAT/TV
    izolace mezi výstupy > 25 dB TV, > 30 dB SAT
    izolace mezi SAT vstupy > 30 dB
    přepínání výstupů DiSEqC 2.0, 14/18V, 0/22 KHz
    napájení 16Vdc
    napájení LNB 16Vdc / 1000 mA max.
    proudový odběr z přijímače SAT 42 mA± 2 (14/18 Vdc)
    konektory F-konektory
    pracovní teplota -10°C .....+45°C (+55°C s ventilátorem)
    rozměr 240 x 211 x 45 mm
